iFIX S Deflector 1780
Preis:
18,37 €
zzgl. MwSt.
147 vorrätig

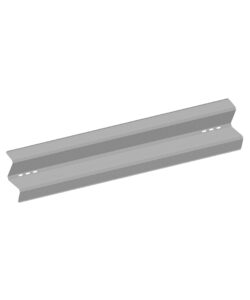

iFIX S Deflector 1780
Windabweiser für das iFIX Süd-System – für PV-Module bis 1780 mm
Hersteller: voestalpine
Artikelnummer:
202205 EAN:
nicht angegeben
Artikelnummer:
202205 EAN:
nicht angegeben
Produktinformationen
Der iFIX S Deflector 1780 ist der Windabweiser des iFIX Süd-Systems. Er
wird nach dem Einklicken des iFIX OW Trägerblechs in den S Connector eingeschoben,
schließt die Nordseite der Aufständerung und reduziert den Ballastbedarf.
Damit unterstützt er eine hohe Belegungsdichte mit planbarer Statik.
wird nach dem Einklicken des iFIX OW Trägerblechs in den S Connector eingeschoben,
schließt die Nordseite der Aufständerung und reduziert den Ballastbedarf.
Damit unterstützt er eine hohe Belegungsdichte mit planbarer Statik.
Kompatibel mit PV-Modul-Längen bis 1780 mm. Abmessungen & Gewicht: 2070
× 240 × 44 mm; 3,67 kg. Materialien (Systemangabe iFIX S): Bleche aus korrosionsgeschütztem
Zink-Magnesium-beschichtetem Stahl; Modulklemmen aus Edelstahl. Montageprinzip:
Click & Slide – Trägerblech einklicken, Deflector einschieben, Nordseite
schließen. Systemstatik/Zulassung: Auslegung nach Eurocode, Windkanal-Gutachten;
allgemeine Bauartgenehmigung beantragt. Verpackungseinheit: 150 Stück.
× 240 × 44 mm; 3,67 kg. Materialien (Systemangabe iFIX S): Bleche aus korrosionsgeschütztem
Zink-Magnesium-beschichtetem Stahl; Modulklemmen aus Edelstahl. Montageprinzip:
Click & Slide – Trägerblech einklicken, Deflector einschieben, Nordseite
schließen. Systemstatik/Zulassung: Auslegung nach Eurocode, Windkanal-Gutachten;
allgemeine Bauartgenehmigung beantragt. Verpackungseinheit: 150 Stück.
Vorteile
- Geschlossene Nordseite verringert den erforderlichen Ballast.
- Einfaches Einschieben im Click-&-Slide-Ablauf des iFIX S Systems.
- Korrosionsgeschützte Systemwerkstoffe gemäß iFIX Spezifikation.
Technische Details im Überblick
Artikelnummer
202205
Hersteller
voestalpine
HerstellerNr
nicht angegeben
EAN
nicht angegeben
Hinweise
-
Einsatz auf Flachdächern bis 3° Dachneigung, mit oder ohne Attika; geeignete
Dachoberflächen: Folie/Bitumen, Beton, Kies- oder Gründach; kein dauerhaft
stehendes Wasser. -
Randbedingungen: Windzonen 1-3 (mind. 3 km zum Meer), Gebäudehöhe bis
25 m, Mindestabstand zum Gebäuderand 0,5 m. -
Systembezug: Bestandteil des iFIX Süd-Systems (in Verbindung mit iFIX
S Connector Compact/Extended); Systemstatik nach Eurocode, Windkanal-Gutachten;
allgemeine Bauartgenehmigung beantragt.
Kompatibles System & Erweiterungen
- Bestandteil des iFIX Süd-Systems.
- In Verbindung mit iFIX S Connector Compact/Extended.
- Montage im Click-&-Slide-Ablauf mit iFIX OW Trägerblech.
- Kompatibel mit PV-Modul-Längen bis 1780 mm.
Funktionen
- Windabweiser zur Ballast-Reduktion durch Schließen der Nordseite der Aufständerung.
- Einfache Montage: Trägerblech einklicken, Deflector einschieben.
- Unterstützt hohe Belegungsdichte mit planbarer Statik.
Anwendungsbereiche
- Flachdächer bis 3° Dachneigung, mit oder ohne Attika.
- Dachoberflächen: Folie/Bitumen, Beton, Kies- oder Gründach.
- Kein dauerhaft stehendes Wasser im Einsatzbereich.
Normen & Zertifikate
- Auslegung nach Eurocode (Systemangabe).
- Windkanal-Gutachten (Systemangabe).
- Allgemeine Bauartgenehmigung beantragt.
Lieferumfang
nicht angegeben
Verpackungseinheit: 150 Stück.
Alle Angaben gemäß bereitgestellten Informationen; Änderungen vorbehalten.
