Den richtigen NA-Schutz für Ihre PV-Anlage finden
Den richtigen NA-Schutz für Ihre PV-Anlage finden
Wer eine Photovoltaikanlage plant oder erweitert, muss nicht nur auf Module und Wechselrichter achten. Entscheidend ist auch der passende Netz- und Anlagenschutz (NA-Schutz). Er sorgt dafür, dass sich die Erzeugungsanlage bei unzulässigen Netzabweichungen sicher und normgerecht vom Netz trennt. Damit schützt der NA-Schutz nicht nur das öffentliche Netz, sondern auch die eigene Anlage, angeschlossene Komponenten und den ordnungsgemäßen Betrieb am Netzanschlusspunkt. Die VDE FNN führt den NA-Schutz ausdrücklich als Teil der technischen Anforderungen für Erzeugungsanlagen im Niederspannungsnetz.
Mit unserem NA-Schutzberater ermitteln Sie schnell, welche Ausführung zu Ihrer Anlage passt. Das ist wichtig, weil für die Auswahl nicht einfach die Modulleistung in kWp zählt. Maßgeblich ist laut VDE FNN die Summe der maximalen Scheinleistungen aller Wechselrichter . Liegt dieser Wert über 30 kVA, ist grundsätzlich ein zentraler NA-Schutz zu installieren. Genau deshalb fragt unser Berater gezielt nach Wechselrichterdaten beziehungsweise nach der AC-Leistung in kVA.
NA-Schutz Konfigurator
Ermitteln Sie schnell und präzise den passenden Netz- und Anlagenschutz für Ihre PV-Anlage.
Wer sind Sie?
Wählen Sie Ihre Rolle, damit wir Sie optimal führen können.
Technische Daten
Anfrage absenden
Ihre eingegebenen Daten werden automatisch übermittelt. Ergänzen Sie bei Bedarf weitere Informationen.

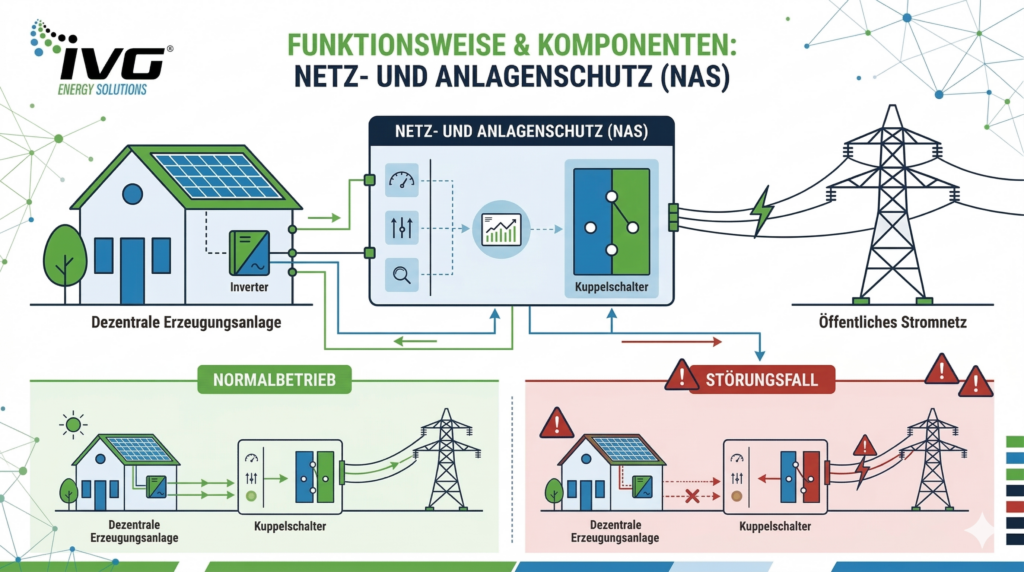

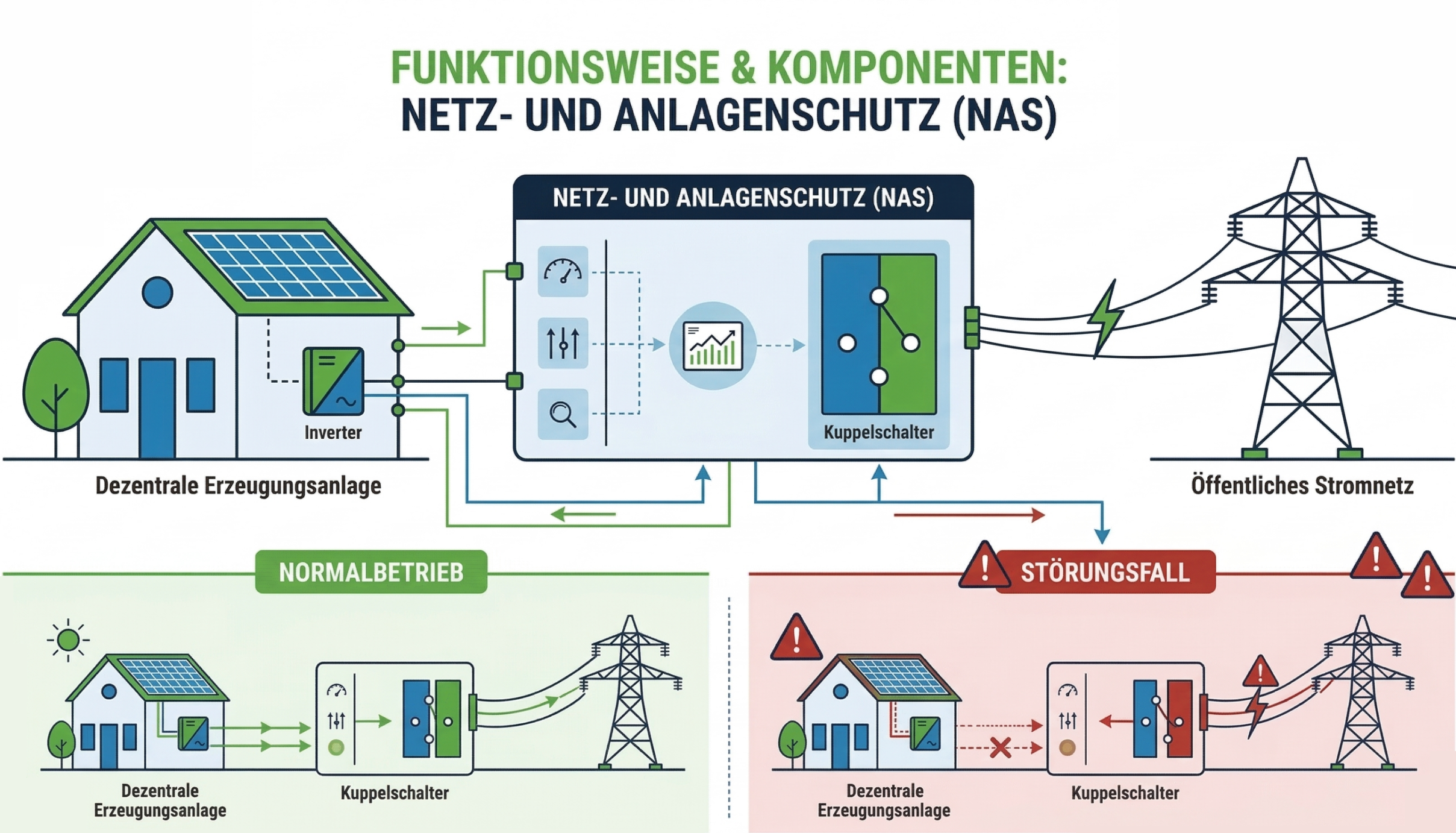

Ein NA-Schutz überwacht zentrale Netzparameter wie Unterspannung, Überspannung, Unterfrequenz und Überfrequenz. Werden Grenzwerte überschritten oder unterschritten, wird die Erzeugungsanlage automatisch vom Netz getrennt. Eaton beschreibt diese Überwachungsfunktionen ebenfalls als zentrale Merkmale seiner NAS-Lösungen. Für Betreiber, Installateure und Fachplaner bedeutet das: Der richtige NA-Schutz ist kein Zubehör, sondern ein sicherheitsrelevanter und normbezogener Bestandteil jeder professionell geplanten PV-Anlage.
Wird ein NA-Schutz falsch ausgelegt, kann das zu unnötigen Nachrüstungen, Verzögerungen bei der Inbetriebnahme, Rückfragen des Netzbetreibers oder im schlechtesten Fall zu einer technisch ungeeigneten Lösung führen. Gerade bei größeren PV-Anlagen, mehreren Wechselrichtern oder nachträglichen Erweiterungen ist deshalb eine saubere Auswahl entscheidend. Die TAR Erzeugungsanlagen am Niederspannungsnetz dient laut VDE FNN ausdrücklich als Planungsunterlage und Entscheidungshilfe für Netzbetreiber, Errichter, Planer und Elektrohandwerk.
Ein NA-Schutz überwacht zentrale Netzparameter wie Unterspannung, Überspannung, Unterfrequenz und Überfrequenz. Werden Grenzwerte überschritten oder unterschritten, wird die Erzeugungsanlage automatisch vom Netz getrennt. Eaton beschreibt diese Überwachungsfunktionen ebenfalls als zentrale Merkmale seiner NAS-Lösungen. Für Betreiber, Installateure und Fachplaner bedeutet das: Der richtige NA-Schutz ist kein Zubehör, sondern ein sicherheitsrelevanter und normbezogener Bestandteil jeder professionell geplanten PV-Anlage.
Wird ein NA-Schutz falsch ausgelegt, kann das zu unnötigen Nachrüstungen, Verzögerungen bei der Inbetriebnahme, Rückfragen des Netzbetreibers oder im schlechtesten Fall zu einer technisch ungeeigneten Lösung führen. Gerade bei größeren PV-Anlagen, mehreren Wechselrichtern oder nachträglichen Erweiterungen ist deshalb eine saubere Auswahl entscheidend. Die TAR Erzeugungsanlagen am Niederspannungsnetz dient laut VDE FNN ausdrücklich als Planungsunterlage und Entscheidungshilfe für Netzbetreiber, Errichter, Planer und Elektrohandwerk.
Die VDE FNN FAQ formuliert es klar: Ist die Summe der maximalen Scheinleistungen aller Wechselrichter ΣSAmax größer als 30 kVA, ist ein zentraler NA-Schutz zu installieren. Zusätzlich weist VDE FNN darauf hin, dass die TAR die Grundlage für die TAB des jeweiligen Netzbetreibers ist. In der Praxis zählt deshalb nicht nur die allgemeine Regel, sondern immer auch die konkrete Ausführung der Anlage und die Vorgabe des zuständigen Netzbetreibers.
Für Betreiber und Fachbetriebe heißt das: Wer auf Nummer sicher gehen will, sollte sich nicht auf pauschale Aussagen verlassen. Entscheidend sind der reale Anlagenaufbau, die Wechselrichterdaten, die Anschlussart und die technischen Rahmenbedingungen vor Ort. Genau hier spart ein gut aufgebauter NA-Schutzberater Zeit, weil er die relevanten Daten strukturiert abfragt und daraus eine passende Empfehlung ableitet.
Nicht jedes NAS-Gerät unterscheidet sich nur über die Strom- oder Leistungsklasse. Eaton beschreibt, dass seine NAS-Kombinationen je nach Ausführung mit einem oder mit zwei in Reihe geschalteten Kuppelschaltern arbeiten. Wird nur ein Kuppelschalter verwendet, muss im Fehlerfall zusätzlich über eine Steuerleitung die Erzeugungsanlage abgeschaltet werden. Das erklärt, warum es innerhalb ähnlicher Leistungsklassen unterschiedliche Varianten geben kann.
Für Anlagen zwischen 30 und 130 kVA bietet Eaton kompakte, anschlussfertige NAS-Kombinationen im Gehäuse an. In der Produktbroschüre unterscheidet Eaton außerdem zwischen Generation 1 mit zwei Kuppelschaltern und Generation 2 mit einem Kuppelschalter plus Abschaltsignal an die Erzeugungsanlage. Die richtige Auswahl hängt daher nicht nur von der Leistung, sondern auch vom technischen Konzept der Anlage ab.
Unser NA-Schutzberater hilft Ihnen dabei, typische Fehler bereits vor der Anfrage oder Bestellung zu vermeiden. Statt nur grob nach Anlagengröße zu suchen, erhalten Sie eine Empfehlung auf Basis der tatsächlich relevanten Angaben wie Wechselrichtertyp, AC-Leistung in kVA, Anzahl der Wechselrichter und ergänzende technische Informationen. Genau diese Daten werden in Ihrem Konfigurator bereits abgefragt.
Das ist besonders hilfreich für Installateure, Elektrofachbetriebe, Händler, Systemintegratoren und anspruchsvolle Anlagenbetreiber, die eine verlässliche Vorauswahl treffen möchten. Wer früh das richtige NAS auswählt, spart Rückfragen, reduziert Planungsfehler und schafft eine bessere Grundlage für Angebot, Projektierung und Netzbetreiberabstimmung.
Was ist ein NA-Schutz bei einer PV-Anlage?
Ein Netz- und Anlagenschutz überwacht die Netzqualität und trennt eine PV-Anlage oder andere Erzeugungsanlage automatisch vom Netz, wenn unzulässige Spannungs- oder Frequenzwerte auftreten. Damit ist er ein sicherheitsrelevanter Bestandteil des Netzanschlusses.
Ab wann braucht eine PV-Anlage einen zentralen NA-Schutz?
Entscheidend ist nicht die kWp-Leistung der Module, sondern die Summe der maximalen Scheinleistungen aller Wechselrichter.
Laut VDE FNN ist bei ΣSAmax>30 kVA grundsätzlich ein zentraler NA-Schutz zu installieren.
Warum fragt der NA-Schutzberater nach kVA und nicht nur nach kWp?
Weil für die Auswahl des passenden NA-Schutzes die Wechselrichter-Scheinleistung maßgeblich ist. Die reine Modulleistung einer PV-Anlage reicht für eine belastbare Auswahl nicht aus.
Warum gibt es mehrere NAS-Varianten in derselben Leistungsklasse?
Weil für die Auswahl des passenden NA-Schutzes die Wechselrichter-Scheinleistung maßgeblich ist. Die reine Modulleistung einer PV-Anlage reicht für eine belastbare Auswahl nicht aus.
Reicht ein Standardgerät für jede PV-Anlage aus?
Nein. Die richtige NAS-Auswahl hängt von mehreren Faktoren ab, darunter Wechselrichterleistung, Anlagenaufbau, technische Ausführung und Vorgaben des Netzbetreibers. Deshalb ist eine strukturierte Auswahl über einen NA-Schutzberater deutlich sinnvoller als eine pauschale Entscheidung nach Bauchgefühl.
